50W～300W數字電視發射機

?

產品概述

本數字電視發射機由50W~300W功率放大器與各種制式地面數字電視激勵器（國標DTMB，ISDB-T，DVB-T2，等）即可組成各種標準的地面數字電視發射機。

功放單元采用業界先進的功率管（AMPLON公司LDMOS管）作為功放元件，配備熱插拔結構、冗余量超過100%的高可靠功放電源；且內置主備激勵器切換器，可以實現主備激勵器自動切換或手動切換。

本產品采用4核微處理器聯合控制系統，可確保產品性能優良而且運行穩定。采用絲滑般圖形化界面，使用戶【像操作手機一樣操作發射機】，基本實現不用讀《使用說明書》即可操作本產品的設計理念。

產品型號：可分為50W，100W，200W，300W四個功率等級，型號分別為：

ZHC518D-50W, ZHC518D-100W, ZHC518D-200W, ZHC518D-300W

?

?

功能特點

● 內置激勵器自動切換器，可配雙激勵器實現自動切換

● 全固態數字電視功率放大器，使用高線性LDMOS管

● 整機預失真校正，整機效率高

●?內置定時開關機定時器，可實現定時自動開關機

●?設置應急開關機按鍵，可一鍵完成開機和關機

● 圖像化人機界面，像操作手機一樣操作發射機

●?4.3吋彩色觸摸屏集中顯示功放、主備激勵器及單頻網授時器（可選配）等主要參數和運行狀態，并可通過屏幕設置各種參數

●?采用熱插拔功放電源，便于維護維修

● 多種報警和保護功能（過壓、過流、過熱、過功率、駐波比過大等）

● 網絡化遙測遙控，可通過WEB網頁實現監控

●?高可靠性設計，可24小時連續工作

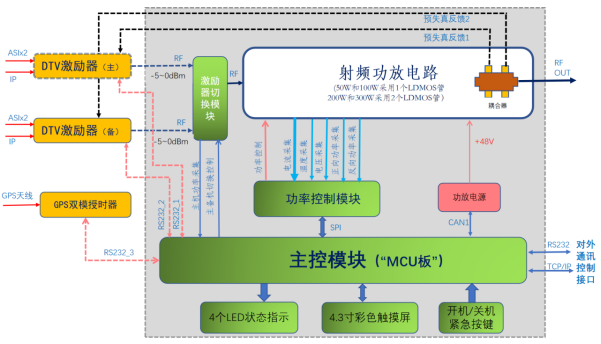

工作原理框圖

?

主要技術指標

1.?工作頻道： ???????VHF或UHF

2.?輸出功率： ???????50W/100W/200W/300W四個功率等級可選

3.?頻道帶寬： ???????8MHz或6MHz

4.?輸出阻抗： ???????50Ω

5.?輸出接口： ???????L29/L27（或其他用戶指定接口）

6.?主備激勵器接口： ?L16或SMA

7.?主備激勵器切換方式： 手動/自動/遠程控制

8.?主備激勵器及授時器通訊接口：RS232 ??

9.?輸出負載反射損耗：正常工作：-32dB

?????????????????????允許工作：-20dB

10.?功率輸入電平： ???-5dBm～0dBm

11.?帶外無用發射： ???≤60dB

12.?帶內波動： ??????±0.5dB

13.?帶肩： ??????????優于36dB

14.?MER： ???????????優于30dB

15.?供電電壓： ??????交流220V/50Hz

16.?運行環境溫度： ??-10℃～45℃

17.?相對濕度： ??????????＜95%

18.?海拔高度： ??????????＜5500m

19.?外型尺寸： ??????132mm(高)×483mm（寬）×550（深）

20.?重量： ??????????65KG

?

其他指標均滿足GB/T28435-2012《地面數字電視廣播發射機技術要求和測量方法》
