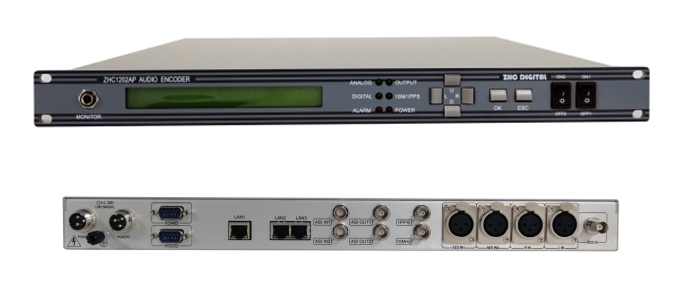

ZHC1202AP多模音頻同步編碼器

?

1.?產品概述

??ZHC1202AP多模同步數字音頻編碼器是我司專門為FM/AM同頻廣播網設計的具有廣播級品質的同步數字音頻編碼器。演播室的數字音頻信號先經過加密，然后嵌入GPS同步時標及RDS信號，最后轉換成ASI和IP信號后送入對應線路傳輸（IP需為數字微波網或IP專網）。

它與同步音頻解碼器配合使用即可實現傳輸路徑時延的自動校準和加密傳輸。

編碼速率為256 Kbps，編碼格式為雙聲道，采樣頻率為48KHz。該設備可通過外接GPS/BD同步信號源的1pps秒脈沖信號作為同步控制信號，最后生成MPEG 數據流輸出，實現音頻信號同步傳輸。

同步編碼器可通過操作面板上LCD的菜單進行節(jié)目設置等各種操作。除此之外，本機還設置了RS-232或以太網遙控接口，可實現遠程控制。

???

?

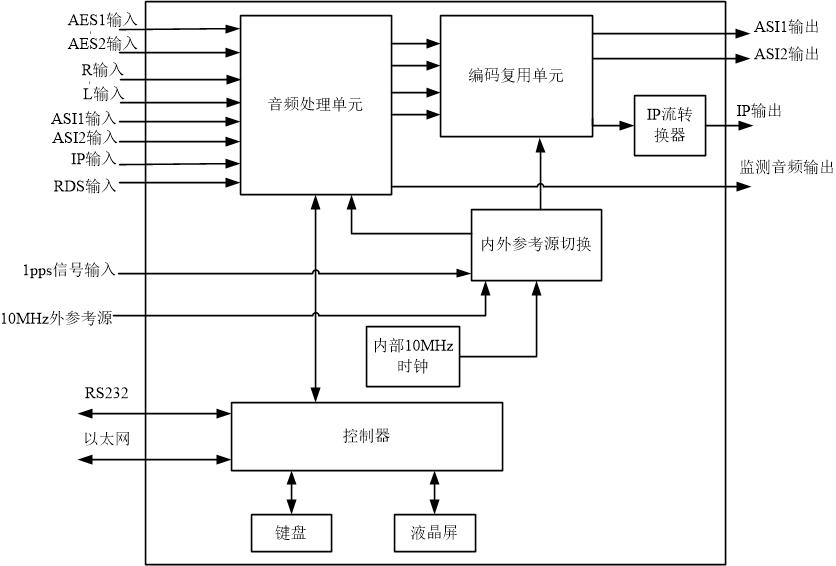

2.?原理框圖

?

3.?技術特點

??MPEG-1 Layer2音頻編碼

??支持GPS時鐘/北斗外部參考10MHz時鐘鎖定

??支持GPS時鐘/北斗外部參考1PPS秒脈沖輸入

??支持2路ASI輸入（BNC）

??支持2路模擬音頻輸入（卡儂頭）

??支持2路AES/EBU數字音頻輸入（卡儂頭）

??支持ASI和IP兩種輸出接口

??TS流輸出符合 DVB 標準

??IP 接口采用UDP 輸出

??支持支持前面板液晶顯示及面板操作

??設備掉電重起后參數配置不丟失；

??具有RS232和以太網遙控接口，可實現遠程控制

??雙電源供電，自動切換

??1U 19英寸標準單機結構??

?

4.?主要技術參數
