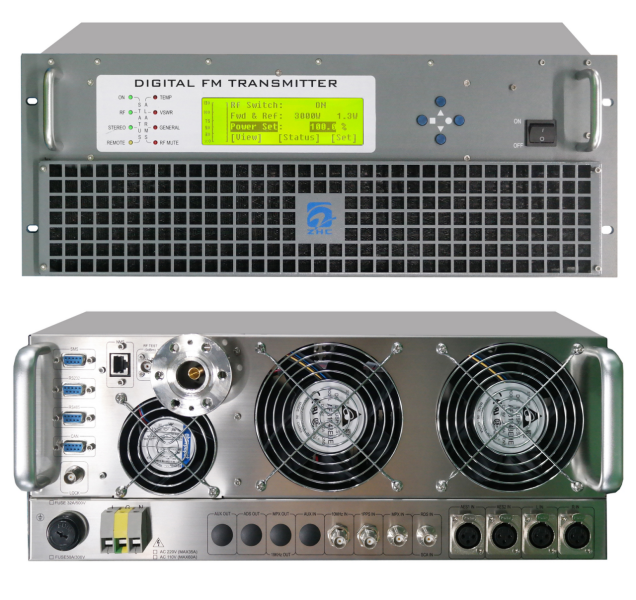

3000W調頻廣播發射機

?

產品概述

?????ZHC618F-3000W立體聲調頻廣播發射機，是將輸入的左右聲道音頻信號進行立體聲編碼并調頻調制到廣播波段、再射頻放大到3000W功率、以無線方式進行廣播發射的一體化高品質調頻廣播發射機。該發射機采用最先進的軟件無線電技術，使產品性能指標達到國際領先水平。

技術特點

·?全過程數字化處理，達到CD般音質的完美聽覺效果

·?采用大規模現場可編程門陣列（FPGA）技術進行全過程數字處理

·?采用速率高達5G的直接數字頻率合成（DDS）技術，使發射機指標達到巔峰

·?采用高可靠性微處理器（ARM）技術作為主控制器

·?支持多種音頻信號源輸入（發射機可按優先級自動選擇）：

??兩路AES/EBU數字音頻信號輸入（最高和第2優先級）

??一路模擬立體聲模擬音頻信號輸入（第3優先級）

??一路MPX立體聲復合信號輸入（第4優先級）

??一路I2S數字音頻信號輸入（最低優先級）

·?支持RDS或SCA副載波輸入

·?可升級為調頻同步廣播發射機

·?電控AGC控制輸出功率零漂移

·?完善的過流、過壓、過溫、過功率、駐波比過大報警及保護功能

·?采用單鍵飛梭快速鍵盤輸入

·?采用OLED實時顯示工作參數

·?具備TCP/IP、RS232通信接口

·?19英寸標準機箱，高度4U

工作原理框圖

主要技術參數

電氣指標

1. 標稱發射頻率 ??????????? 87MHz～108MHz（可定制其他頻率），步進10kHz

2.?載頻允許偏差 ?????????±200Hz

3. 輸出功率 ???????????0～3000W連續可調

4. 輸出功率允許偏差 ????????±1dB

5. 輸出阻抗 ???????????50Ω

6. RF輸出連接器 ???????????IF45 (7/8法蘭) 或其他指定接口

7. 殘波輻射 ???????????＜-70dB

8. 寄生調幅噪聲 ?????????＜-50dB

9. 導頻頻率偏差 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ±0.1Hz

10.?S信號中38KHz殘留分量 ? ? ? ? ? ? ? ? ＜-50dB

11.?100%調制頻偏 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ±75KHz（最大調制頻偏112.5KHz）

12. 音頻預加重? ? ? ? ? ? ??0μs/25μs/?50μs/75μs可選

13. 信噪比? ? ? ? ? ? ? ??≥92dB?(1kHz，100%調制)

14.?立體聲分離度 ?????????≥73dB （L→R，R→L）

15.?失真度 ???????????≤0.01%（30Hz～15000Hz，100%調制）

16.?頻率響應 ??????????±0.01dB（不加重去重）；±0.05dB（加去重）

17.?左右聲道電平差 ???????≤0.01dB（100%調制）

18. 模擬音頻輸入 ????????-12dBm～+8dBm

19. 模擬音頻輸入阻抗 ????????600Ω 平衡

20. ?AES輸入阻抗? ? ? ? ? ?110Ω 平衡 ????????

21. ?AES輸入電平? ? ? ? ? ??0.2～10Vpp ????????

22. ?AES采樣率? ? ? ? ? ?? 30kHz～96kHz ??????

23. ?RDS輸入阻抗? ? ? ? ? ??10kΩ 不平衡 ????????

24. ?RDS輸入電平? ? ? ? ? ?0dBm ????????

25. ?MPX輸入阻抗 ????????10kΩ 不平衡 ???????

26. ?MPX輸入電平 ?????????1.0Vpp

27. ?輸入電平增益? ? ? ? ???-15dB～+15dB ?步進0.1dB

28. 散熱方式? ? ? ? ? ? ? 強迫對流

29. 電源電壓? ? ? ? ? ? ? 100VAC~265VAC/?47Hz~63Hz

?

物理指標

??30.?機箱標準? ? ? ? ? ???19英寸

??31.?機箱尺寸? ? ? ? ? ?? 4U（680mm?X?485mm?X?176mm）

??32.?整機重量? ? ? ? ? ?? 55Kg（含包裝）

??33.?運行環境溫度? ? ? ? ? -10℃～+45℃

??34.?相對濕度? ? ? ? ? ?? ＜95%

35.?海拔高度? ? ? ? ? ?? ＜4500m

?

其他指標均滿足GY/T 169—2001《米波調頻廣播發射機技術要求和測量方法》
