?ZHC926-10KW主備機倒換控制器

?

?

1.概述?

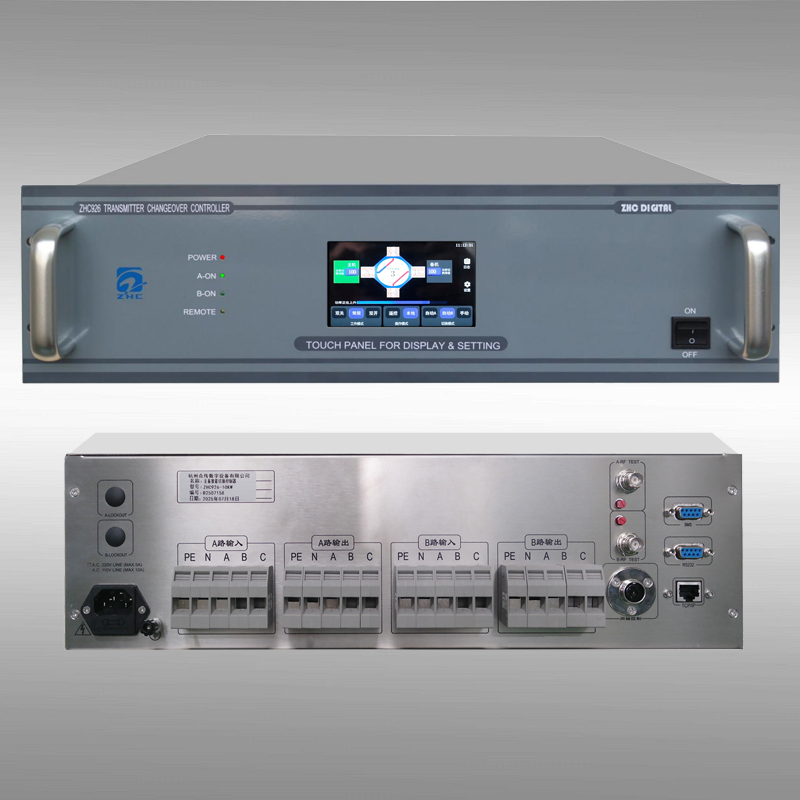

ZHC926-10KW主備機倒換控制器是專為廣播電視發射臺設計的、用于控制調頻或電視1+1主備發射機系統手動或自動切換的專用設備。它具有自動切換模式和手動切換模式。與傳統的主備切換設備或系統相比較，本機采用5.3吋觸摸屏設計，無需發射機通訊協議，安裝方便，人機界面友好的優點，本機在不更改設備接線的情況下，主備發射機可自由設定進行互換。

自動切換模式下，切換器自動檢測主備發射機（用戶自由設定）的工作狀態：在主發射機輸出功率低至預先設定的主發射機功率切換閾值（以下簡稱“切換閾值”）時，切換器將控制同軸開關和主、備發射機電源，自動切換到備發射機工作以實現不間斷播出。

手動切換模式下，可通過觸摸屏操作，選擇任何一臺發射機工作，完成同軸開關和發射機電源的切換控制。

技術特點：

l?切換閾值由用戶自行標定；

l?主備發射機可自由設定進行互換（不更改設備接線）；

l?5.3吋觸摸屏實時顯示及操作，界面友好；

l?斷電保持發射機工作狀態的功能；

l?通過遠程接口可實現控制器遠程監控；

l?采用高速MCU處理器控制，性能穩定可靠；

l?射頻檢測范圍大，無需發射機通訊協議，適用任何發射機

2.技術規格?

2.1電氣參數?

2.2物理特性

3.工作原理

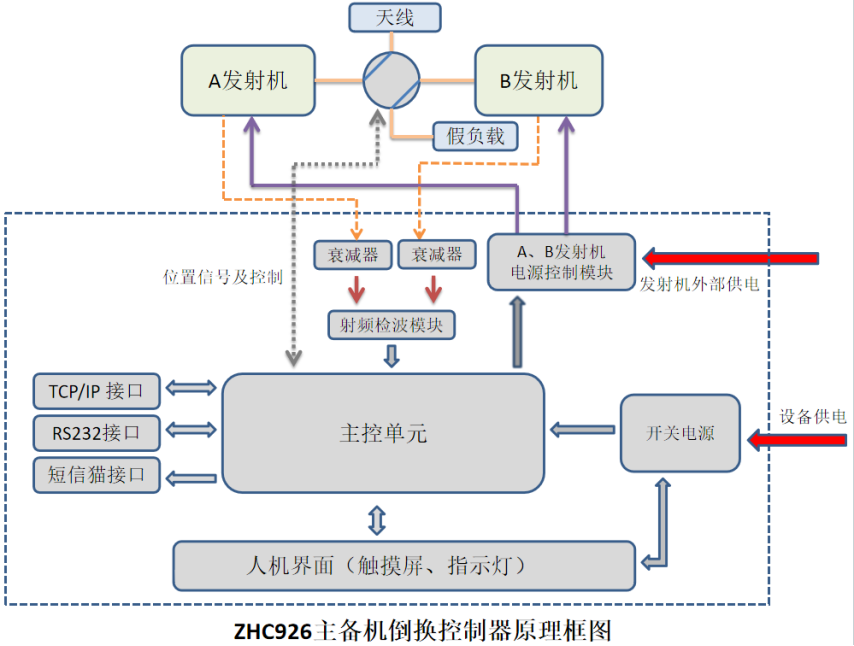

如圖3-1所示，發射機倒換控制器內部主要由檢測控制單元、人機界面、通訊單元及相關控制繼電器組成。

檢測控制單元實時讀取同軸開關到位觸點，保證主、備發射機和同軸開關工作在正常狀態。

自動模式下，控制器檢測控制單元自動檢測主發射機（用戶設定）的輸出功率，控制兩臺發射機的電源和同軸開關對應的繼電器以實現切換功能；在手動模式下，通過觸摸屏手動操作實現以上功能。

人機界面，一方面通過觸摸屏把操作指令傳遞給檢測控制單元，另一方面通過指示燈和5.3吋屏實時顯示控制器的各種工作狀態。

通訊單元通過協議接收并解析外部指令傳遞給檢測控制單元，并同時將設備狀態反饋給遠程監控設備，從而實現遠程監控。

控制器采用保持型繼電器控制兩臺發射機電源，在斷電情況下也能保持發射機原先工作狀態。

?

圖3-1

?

?
