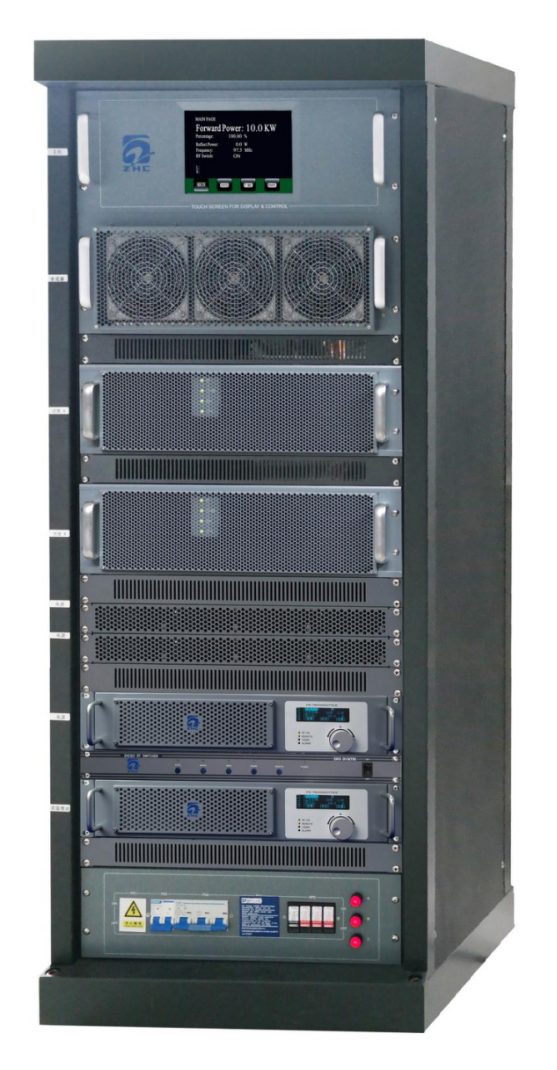

10KW調頻廣播發射機（模塊化）簡介

?

產品概述：

????該10KW調頻立體聲發射機（模塊化）是一款高性能的廣播級立體聲調頻廣播發射機，用于專業廣播電臺無線覆蓋。本產品采用模塊化設計理念，將發射機的主要功能設計成相對獨立的功能模塊、便于現場安裝和維護維修。主要技術特點和技術參數如下。

技術特點：

1.?優于《米波調頻廣播技術規范 GB/T 4311-2000》、《米波調頻廣 播發射機技術要求和測量方法 GY/T 169-2001》；

2.?發射機具備自動輸出功率控制，將功率維持在設定范圍，額定輸 出功率時應具備長期連續工作能力；

3.?發射機采用寬帶設計，可以在 87～108MHz 范圍內任意設置頻率使用；

4.?發射機具備意外斷電恢復后，自動開機至斷電前播出狀態功能；

5.?發射機結構：發射機由2只可獨立工作的、自帶輸出濾波器的5.5KW功放模塊高效合成；每只功放模塊為19英寸標準機箱，高度4U。

6.?工作效率高：采用最新高效率LDMOS功放管，滿功率射頻效率高達70%。

7.?輸出功率穩定：采用智能化自動功率控制技術（AGC），確保輸出功率不隨開機時間和環境溫度的變化而變化，功率穩定度控制在10W以內。

8.?電源可靠性高：采用8只4KVA熱插拔開關電源并聯均流供電，電源容量富裕量大。

9.?整機電源使用效率大于 75%；供電開關電源采取冗余設計，支持熱插拔功能；單一電源損壞，不影響整機額定功率輸出；發射機具備分時自動啟用預設功率功能；

10.?配置單激勵器，激勵器的數字信號與模擬信號具備單獨調整電平功能，具備數字信號優先，主信號中斷能自動切換備份信號；激勵器屏幕第一級主菜單，具備指示當前在用信源類別功能；

11.?數字調頻激勵器：采用全數字化CD級調頻激勵器，可直接接收數字音頻信號（AES/EBU）,收聽效果接近CD級。

12.?人機界面友好：采用8英寸真彩色觸摸液晶顯示屏，實時顯示機內各種參數（包括每只功放管的電流）；無需任何培訓，在屏幕提示下即可操作。

13.?保護功能齊全：具有過駐波比、過功率保護、反射功率過大保護、過溫保護、過壓保護、過流保護和缺相等自動保護功能；并可在部分功放模塊故障時智能調節輸出功率，既維持最大安全功率播出、又可保證故障不會擴大。

14.?整機 380V 電源具備防浪涌保護，具備射頻防雷功能；

15.?防雷性能優良：采用德國進口高品質防雷器，對整機電源進行防雷保護。

16.?定時自動調節輸出功率：通過現場設定，發射機可在每天不同時段自動調節輸出功率，給電臺經濟運行帶來方便。

17.?具備 RS232、RS485 和 TCP/IP 網絡接口可監測發射機內部相關模塊電壓、電流、溫度、功率等參數

18.?具有功放熱備份功能：每個功放內任意1個功放模塊發生故障時，發射機可以保持正常滿功率工作；

19.?具有電源熱備份功能：每套開關電源任意1個開關電源發生故障時，發射機可以保持正常滿功率工作；

20.?具有風扇熱備份功能：功放單元具有2組風扇散熱，互為備份，任意1組風扇發生故障時，發射機可以保持正常滿功率工作；

21.?具有風扇自動風速控制功能：發射機功放模塊溫度超過 60℃時，自動控制風扇風速切換到高速模式，溫度降低后能自動切換回低速模式；

22.?具有降功率保護值功能：整機發生故障時，發射機功率自動下降到輸出功率80%及以下的設定保護范圍；

23.?具有故障顯示彈出功能：能實時檢測發射機工作狀態，發射機發生故障時，顯示屏直接以文字顯示當前故障信息，并存儲為含有日期和時間的故障信息記錄；

24.?具有開關機狀態聯鎖輸出功能：發射機開機后有一組無源常開接點和關機時有一組無源常閉接點備用，發射機具備開機和維持開機狀態的聯鎖控制接入節點。

25.?功放采取集約化設計：為便于維護，節約空間，整機功放采用集約化設計，滿足整機10KW功率的前提下功放數量2個。?

原理框圖：

?

主要技術參數：

1.?整機功率輸出：不小于10kW

2.?整機射頻輸出：Φ80?

3.?輸出功率穩定度：＜±3%

4.?供電方式：采用交流380V 三相，頻率50Hz±2Hz

5.?殘波輻射：≥-78dB

6.?寄生調幅：≥-62dB

7.?調制失真度：0.01％

8.?頻率響應：≥±0.05dB

9.?信噪比 S/N：≥90.2dB

10.?預加重時間常數：50us

11.?音頻信號支持：AES/EBU數字信號、左右路模擬信號、MPX 復合信號

12.?音頻輸入電平：-12dBm～+8dBm

13.?音頻電平增益：-15dB～+15dB

14.?音頻輸入阻抗：600Ω平衡、10kΩ不平衡

15.?立體聲分離度：＞75dB

16.?AES/EBU 輸入阻抗：110Ω平衡卡儂

17.?AES/EBU 輸入電平：0.2～10Vpp

18.?AES/EBU 采樣率：32～96kHz

19.?附加信道：支持 RDS/SCA 副載波輸入

20.?副信道輸入電平：-12～+4dBm

21.?副信道輸入阻抗：10kΩ

22.?RF 輸出阻抗：50Ω

23.?音頻輸入接口：XLR、Q9-50KF

24.?散熱方式：?強迫對流

25.?溫度范圍：-5℃～+45℃

26.?機箱標準：19英寸，高度1.7米 ?

其他技術指標滿足GY/T 169—2001《米波調頻廣播發射機技術要求和測量方法》
