產品概述：

本產品是一款高標準、廣播級柜式全固態模擬電視發射機，采用熱插拔結構，可在不停機的情況進行維修維護。它采用全新軟件無線電技術的電視激勵器；采用國際優質LDMOS大功率場效應管實現射頻放大，輸出功率可為5000W。

該電視發射機主要由電視激勵器和射頻功率放大單元組成。其中，電視激勵器采用全新FPGA+DDS實現軟件化的電視調制功能，在獲得優越技術指標的同時保證了可靠性和性能一致性；射頻功率放大單元采用國際優質LDMOS大功率場效應管，模數兼容，工作穩定可靠。

整機采用19＂標準機柜，熱插拔結構，高度可按客戶要求定制。適合各級電視臺使用。?

設計特點：

●?采用全新數字化技術的模擬電視激勵器，性能優越、可靠性高一致性好。

● 可采用主、備激勵器配置以降低停播率（備用激勵器和自動切換器為選購件）。

●?具有無視頻、駐波比過大、過功率、過壓、過流、過溫等保護功能，減少設備的損壞?。

●功率控制采用閉環自動增益控制，保證輸出功率穩定無漂移。

●功放單元由四個獨立的1500W功放構成。

● 1500W功率放大器安裝于一只熱插拔插箱內，其內部由四個完全相同的400W功放模塊進行低損耗高隔離同相合成，功率冗余設計余量大，可靠性高。

● 功放模塊使用最新高效率高駐波比LDMOS管，采用微帶阻抗變換技術，簡捷高效一致性好，維修更換方便。

●采用優質開關電源，具有過壓、過流、欠壓、過溫、短路、防雷擊等保護措施，效率高、穩壓范圍好、適應外電變化能力強；并采用靈活的N+1熱插拔配置方案、并聯均流集中供電。也可按客戶要求進行冗余配置。

●具有智能化網絡化的管理和監控，具有RS232和TCP/IP通訊接口。

●整機采用一只單相高品質長壽命大風量離心風機，風量冗余余量大，散熱效果好，使發射機處于低溫狀態，可延長發射機壽命。

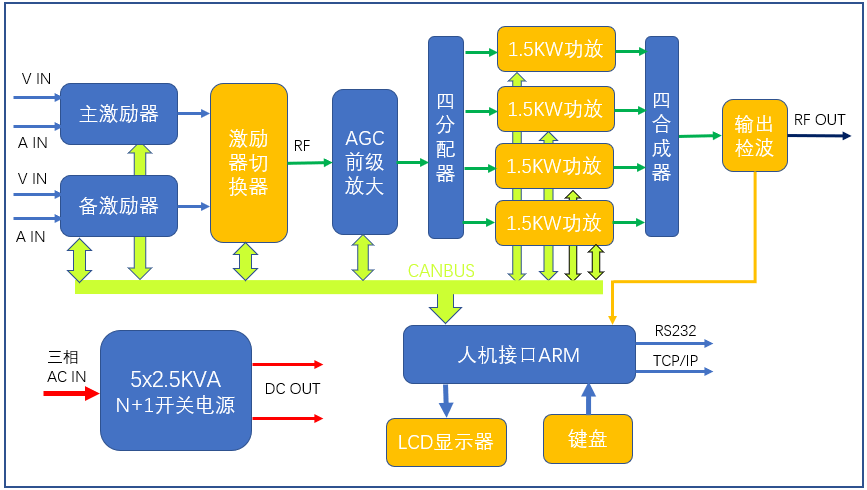

5000W/H1原理框圖:

技術指標：

一、整機

1.??? 工作頻段：? ??????????VHF/UHF

2.??? 圖像載頻頻偏 ?????????±300Hz

3.??? 輸出功率：????? ??????5000W

4.??? 輸出阻抗：????? ??????50Ω

5.??? 互調失真：????? ??????≤-50dB

6.??? 無用發射：????? ??????相鄰頻道內≤-50dB；相鄰頻道外≤-65dB

7.??? 射頻輸出接口：?? ??????φ40-50KF/IF70-50KF

8.??? 電源：????????? ???????單相220VAC/110VAC

9.??? 冷卻方式：????? ???????強迫風冷

10.? 工作環境溫度：? ???????-10～＋45℃

11.? 外型尺寸：?????? ??????483mm(寬)×177mm(高)×650mm（深）

12.? 重量：?????????? ??????35Kg

二、圖象

1.??? 視頻輸入電平： ?????????1V_P-P 正極性

2.??? 視頻輸入阻抗： ?????????75Ω

3.??? 視頻帶內反射損耗 ???????≥35dB

4.??? 視頻輸入接口： ?????????BNC-K

5.??? 周期性雜波信噪比 ???????≥55dB

6.??? 連續隨機波信雜比 ???????≥60dB(加權), ≥55dB(不加權)

7.??? 群時延 ?????????????????±30ns

8.??? 2T正旋平方波失真 ??????≤1%

9.??? 亮度波形失真： ?????????≤1.2%

10.? 亮度非線性失真： ???????≤3%

11.? 微分增益DG：? ????????≤±3%

12.? 微分相位DP： ?????????≤±3°

13.? 色/亮增益差 ????????????≤1%

14.? 色/亮時延差 ????????????±5ns

15.? 調制度：??????? ????????≤87.5%

三、伴音

1.??? 伴音/圖像載波功率比 ?????-10dB

2.??? 伴音載頻頻偏 ????????????±200Hz

3.??? 音頻輸入電平 ????????????0dBm±6dBm

4.??? 音頻輸入阻抗? ???????????600Ω平衡或10KΩ不平衡

5.??? 音頻輸入接口? ???????????XLR-K/BNC-K

6.??? 伴音調制能力 ????????????>±100KHz

7.??? 調頻信雜比 ?????? ????????≥70dB

8.??? 幅頻特性 ????????????????±1dB

9.??? 調幅雜音（無調制） ??????≤-55dB

10.? 內載波雜音（100%調制） ?≤-50dB

11.? 諧波失真? ???????????????≤0.3%

12.? 最大頻偏????? ???????????±50KHz

13.? 預加重時間常數 ??????????50us

其他技術指標滿足《SJ/T 10351-1993 電視發射機通用技術條件》和《GY/T 177—2001《電視發射機技術要求和測量方法》的要求。
