產品概述

ZHC368D調頻立體聲廣播調制器是一款優秀的軟件無線電產品，性能卓越。整機采用全新的數字信號處理（DSP）和直接數字頻率合成（DDS）技術，憑借數字處理技術的優勢，它為用戶提供接近CD音質的完美聽覺感受。

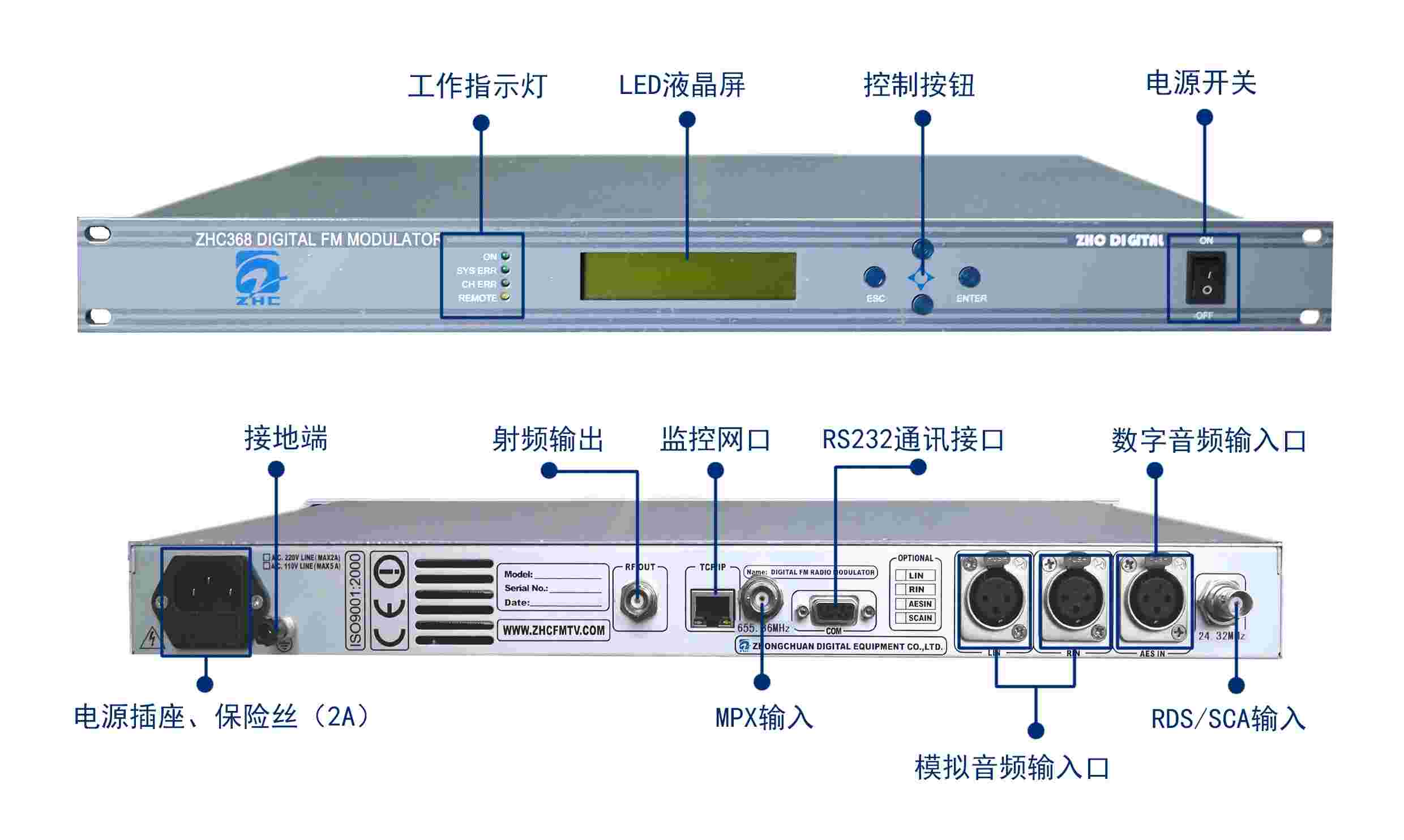

?? 該機由主控顯示、音頻接口、數字信號處理、遙控遙測接口以及電源五部分組成。該機安裝于19英寸1U標準機箱內，所有輸入輸出信號均從后面板引出。

技術特點

●全過程數字化處理，達到接近CD音質的完美聽覺效果
●采用全新550MHz數字信號處理（DSP）技術
●采用1000MHz直接數字頻率（DDS）合成技術
●采用高可靠片上系統（SOC）微處理器技術
●支持AES/EBU標準數字音頻輸入
●支持SCA副載波輸入
●LCD實時顯示工作參數
●標準RS232/485串行通訊遙控遙測接口
●優質鋁合金材質， 1U、19英寸標準機箱
●輸入電源交流220V/110V可切換

主要技術參數

1.? RF頻率范圍? ? ? ?87MHz～108MHz? 步進10kHz

2.?輸出電平? ? ? ? ?-30dBm～10dBm? 連續可調

3.?輸出阻抗?????? ??50Ω

4.?RF輸出電平顯示? ?LCD

5.?RF輸出連接器? ???BNC

6.?殘波輻射??????? ?＜-60dB

7.?寄生調幅??????? ?＜-50dB

8.?載頻允許偏差? ? ?±200Hz

9.?模擬音頻輸入? ? ?-12dBm～+8dBm

10.音頻電平增益???? -15dB～+15dB? 步進0.1dB

11.模擬音頻輸入阻抗 600Ω 平衡 卡儂

12.AES/EBU輸入阻抗? 110Ω 平衡 卡儂

13.AES/EBU輸入電平? 0.2～10Vpp

14.AES/EBU采樣率??? 30kHz～96kHz

15.SCA輸入????????? 不平衡(選擇項) BNC 型連接器

16.音頻預加重??????? 0μs、50μs、75μs

17.頻率響應????????? ±0.01dB? 30Hz～15000Hz

18.左右聲道電平差??? ＜0.01dB（100%調制）

19.立體聲分離度????? ≥70dB?? 30Hz～15000Hz

20.立體聲信噪比????? ≥90dB?? 1KHz，100%調制

21.失真度??????????? ＜0.01%?? 30Hz～15000Hz

22.電源電壓????????? AC90V～AC132V 或AC180V～AC260V

23.機箱尺寸????????? 19英寸,1U（484mm×305mm×44mm）

24.整機重量????????? 4kg

25.運行環境溫度????? -5℃～+50℃

26.相對濕度???????? ?＜95%

其他技術指標滿足GY/T 169—2001《米波調頻廣播發射機技術要求和測量方法》
